導讀：隨著洗碗機家電企業的不斷發展與創新，洗碗機的外形、功能、自適應性和洗滌效果也在不斷完善。洗碗機是一種集洗滌、烘干、消毒、殺菌為一體的家用電器，一般按洗滌方式分為噴嘴式和葉輪式洗碗機。本文將從噴嘴式洗碗機的專利申請趨勢、技術發展路徑及重點專利權人專利申請趨勢等角度分析該類型洗碗機的專利情況。
噴嘴式洗碗機又稱為淋浴式洗碗機，其清洗方式為噴射式，即利用壓力噴嘴將水噴射到不同方向?qū)Σ途咂髅筮M(jìn)行洗滌。噴嘴式洗碗機有多種結構形式，如上下回轉式、下噴嘴式、下噴嘴反射翼式、塔噴嘴式、多孔管式、雨彈頭式和旋轉氣缸式等。這幾種形式的洗碗機都是從幾個側面及不同方向噴出水流，以噴射、淋浴的方式來洗滌餐具。
下面將從專利申請角度分析噴嘴式洗碗機的技術發展情況。
01 專利申請趨勢分析

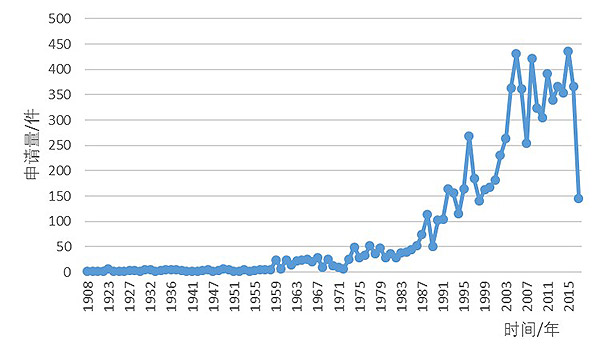

圖1 噴嘴式洗碗機專利申請趨勢圖
噴嘴式洗碗機是洗碗機洗滌方式中最常用的一種，噴嘴式洗碗機的專利申請趨勢與洗碗機的專利申請趨勢類似。從1908年至1960年，噴嘴式洗碗機處于起步階段，專利申請量較少，技術累積還不夠。從1960年后隨著沖刷臂結構、控制方法等的發展，專利申請量開始增長，至1996年達到專利申請小高峰。1999年至2005年，專利申請呈現快速增長趨勢，2006年后噴嘴式洗碗機的專利申請量呈波動式。
02 技術發展路徑分析

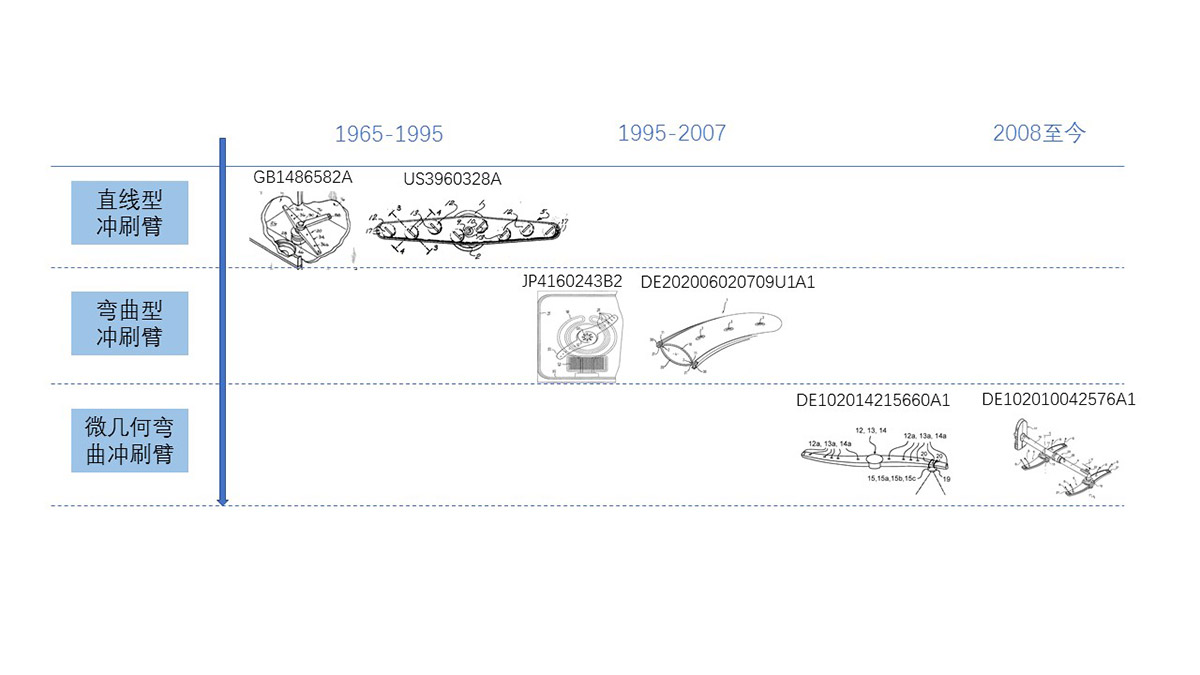

圖2 噴嘴式洗碗機沖刷臂的技術發展路徑圖
沖刷臂是噴嘴式洗碗機的重要組成部分，隨著技術的發展，沖刷臂經歷了多次改進。沖刷臂的工作面設有不規則和不同方向的噴水口，清洗泵將熱水壓入沖刷臂腔體內，再經由噴水口噴出。沖刷臂由于受到水的反作用而轉動，從三維方向射出水柱對餐具進行清洗。在1995年以前，沖刷臂一般采用直線型，噴水孔在轉軸兩側對稱分布。1995年至2007年，沖刷臂開始發展為彎曲型，彎曲型沖刷臂可優化水流，減少水耗。到2008年至今，利用微幾何原理設計沖刷臂結構及噴水口，而且沖刺臂也從單層發展為多層，可以從多個方向和角度噴出水流。噴水口不同角度傾斜布置，覆蓋更大面積，無沖刷陰影區，更節水。
03 重點專利權人專利申請趨勢分析

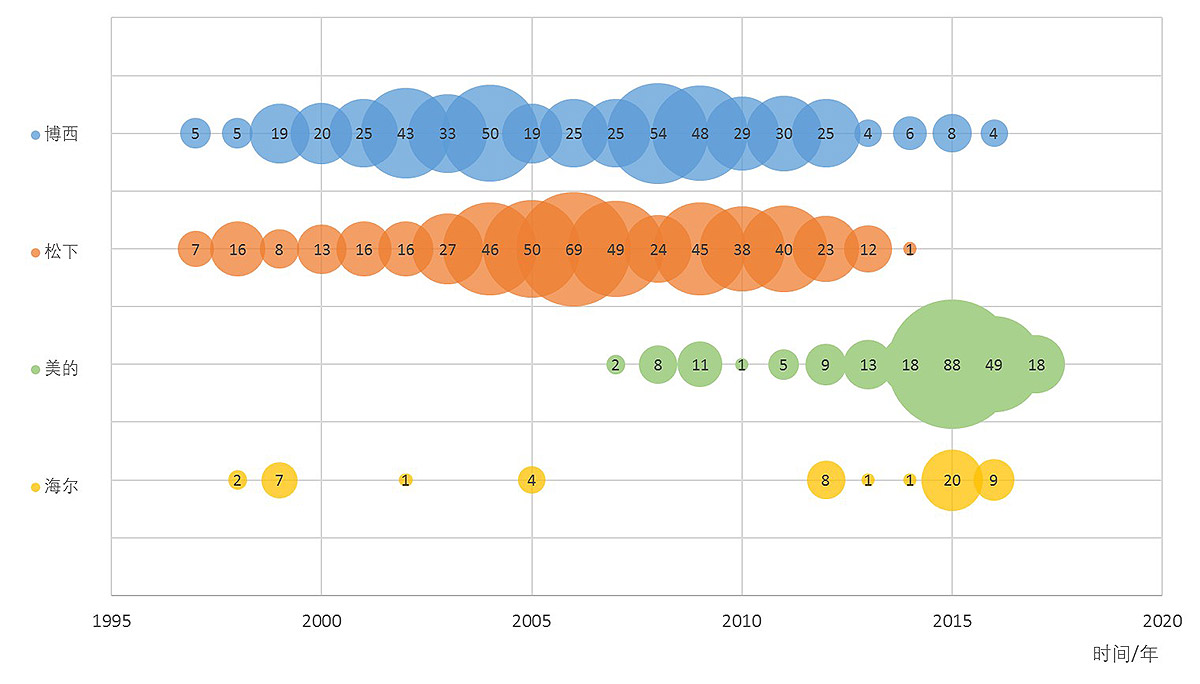

圖3 噴嘴式洗碗機重點專利權人專利申請趨勢圖
各專利權人在噴嘴式洗碗機的研發中都投入了不少的研發時間，對比博西、松下、美的和海爾在噴嘴式洗碗機的近20年專利申請趨勢可以看出，博西和松下在2000年以前就已經開始關注噴嘴式洗碗機，海爾研發噴嘴式洗碗機的時間也較早，在2000年之前也布局了少量專利，美的則在2005年之后才開始投入噴嘴式洗碗機的研制。2005年左右是博西和松下在噴嘴式洗碗機上研發最密集的時間段，兩家公司的技術積累情況比較類似，都在該階段布局了較多的專利。海爾在2005年之后有一段時間中斷了專利申請，從2010年后才陸續布局專利。而美的的專利密集時間段則是2015年左右，近年美的加強了噴嘴式洗碗機的研發投入。
噴嘴式洗碗機對餐具的形狀、大小和擺放位置有一定的要求，因此比較適合碟、盤等深度較淺的西餐餐具。但隨著噴嘴式洗碗機的結構改進，也慢慢走入了中國市場。
由此可見，隨著人們生活的不斷改善，對品質生活的日益追求，各大洗碗機家電企業紛紛進行技術布局，尤其是各大重點專利權人，加大了對噴嘴式洗碗機的研發投入，反映了洗碗機市場的廣闊前景。
